Un terrain en pente de trois mètres entre la rue et la limite arrière de parcelle, et le service instructeur demande un plan en coupe lisible. Sans ce document, le dossier revient avec une demande de pièces complémentaires, ce qui décale le projet de plusieurs semaines.
Le plan en coupe du terrain et de la construction est la pièce graphique qui montre en profil comment le bâtiment s’inscrit dans le relief, avec les cotes d’altitude, le terrain naturel et le terrain fini après travaux.
A lire aussi : Frais de notaire en viager : les points à négocier avec votre notaire

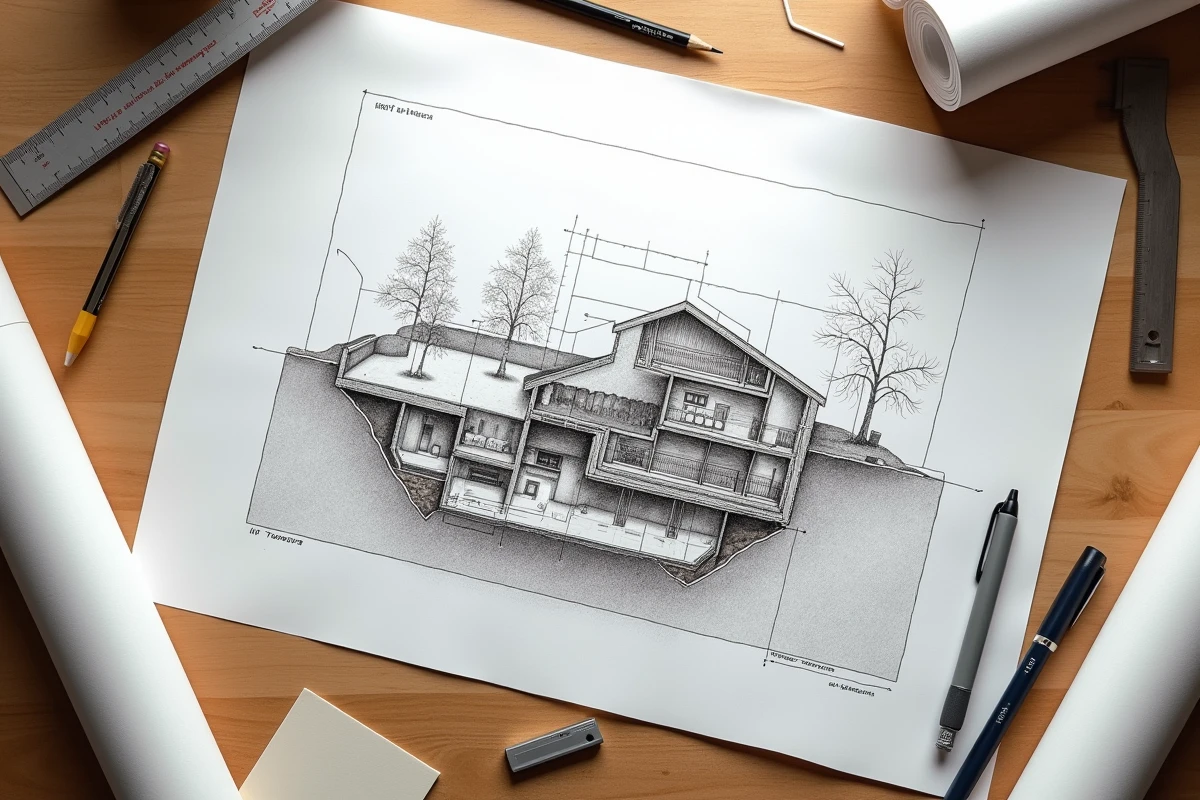

Terrain en pente et plan en coupe : ce que le profil révèle au service instructeur
Sur un terrain plat, le plan en coupe reste simple : une ligne horizontale, la construction posée dessus, quelques cotes de hauteur. La difficulté commence dès qu’il y a une déclivité, même modeste.
Le profil du terrain naturel (avant travaux) et le profil du terrain fini (après déblais ou remblais) doivent tous les deux apparaître sur le même dessin. C’est cette superposition qui permet à l’instructeur de mesurer l’impact réel du projet sur le sol.
A lire en complément : Vente parcelle de terrain avec mobil-home en camping ouvert à l'année : est-ce rentable ?
On voit souvent des dossiers refusés parce que le plan en coupe ne montre qu’un seul état, initial ou futur, sans comparaison. L’article R.431-10 du code de l’urbanisme exige précisément cette double lecture : état initial du terrain naturel et état futur après travaux, sur la même pièce ou sur deux dessins clairement associés.
Sur un modèle prêt à modifier, on commence par tracer la ligne du terrain naturel à partir des points altimétriques du relevé géomètre. On superpose ensuite l’emprise de la construction avec ses niveaux (plancher bas, plancher haut, faîtage). Enfin, on ajoute la ligne du terrain fini si des terrassements sont prévus.
Modèle de plan en coupe pour permis de construire : les cotes à ne pas oublier
Un modèle réutilisable doit intégrer des emplacements pour chaque information que l’instructeur va chercher. On ne parle pas de décoration graphique, mais de données techniques précises.
- Le niveau du terrain naturel (TN) aux points de passage de la coupe, exprimé en cotes NGF ou en cotes relatives par rapport à un point de référence (souvent le niveau de la voirie)
- Le niveau du plancher bas du rez-de-chaussée, la hauteur à l’égout du toit et la hauteur au faîtage, cotés depuis le TN
- Les limites séparatives et l’alignement sur voie, positionnés sur le profil pour vérifier les règles de prospect du PLU
- Le profil du terrain après travaux si des déblais ou remblais modifient le sol naturel, avec indication des volumes déplacés
- La position des réseaux enterrés (assainissement, eaux pluviales) quand le PLU ou le règlement de lotissement l’exige
Un oubli fréquent concerne la cote du point le plus haut de la construction par rapport au terrain naturel. Le PLU fixe souvent une hauteur maximale calculée depuis le sol existant, pas depuis le sol remanié. Si le plan en coupe ne distingue pas ces deux références, l’instructeur ne peut pas vérifier la conformité.
Cohérence entre plan en coupe et plan de masse
Le plan de masse (PCMI 2 ou DP 2) montre le projet vu du dessus. Le plan en coupe (PCMI 3 ou DP 3) le montre vu de profil. Les deux documents doivent raconter la même chose.
Concrètement, la ligne de coupe tracée sur le plan de masse indique l’endroit exact du terrain que le plan en coupe représente. Si cette ligne passe par le garage mais que le plan en coupe montre la façade principale, il y a incohérence. La ligne de coupe sur le plan de masse doit traverser les points les plus contraignants du projet : la plus forte pente, le point le plus haut de la construction, ou la zone de remblai.
Avec les formulaires CERFA actualisés, la cohérence entre pièces graphiques est scrutée de plus près. Un modèle bien conçu intègre un cartouche qui référence la pièce (PCMI 3 ou DP 3), l’échelle et la correspondance avec le plan de masse.
Déclaration préalable ou permis de construire : adapter le plan en coupe au type de dossier
Le plan en coupe n’a pas la même portée selon la procédure. Pour un permis de construire, la pièce PCMI 3 est systématiquement exigée. Pour une déclaration préalable, la pièce DP 3 est demandée dès que le projet modifie le profil du terrain ou l’aspect extérieur de la construction.
En déclaration préalable, on peut se contenter d’un plan en coupe simplifié si le terrain est plat et que le projet ne génère ni déblai ni remblai. Les retours varient sur ce point selon les communes : certaines acceptent un croquis coté à main levée, d’autres exigent un plan à l’échelle.
Pour un permis de construire, le niveau de détail attendu est plus élevé. On y ajoute les fondations visibles, les niveaux de chaque étage, et parfois le raccordement aux réseaux quand le terrain présente des contraintes (zone inondable, nappe phréatique proche).
Cas des maisons containers et constructions hors-standard
Les constructions modulaires comme les maisons containers posent un problème spécifique sur le plan en coupe. Le module arrive avec une hauteur fixe, et son implantation sur un terrain en pente peut créer un décalage visible entre le sol naturel et la base du container.
Au-delà de 20 m² d’emprise au sol, un permis de construire est requis, donc un PCMI 3 complet. Le plan en coupe doit montrer comment le container repose sur ses fondations (plots, longrines, dalle) et comment le vide sanitaire ou le terre-plein gère la différence de niveau avec le terrain naturel.
Modifier un modèle de plan en coupe : méthode rapide sans logiciel professionnel
On peut partir d’un modèle PDF ou DWG et l’adapter à son projet avec un logiciel gratuit. L’objectif n’est pas de produire un rendu d’architecte, mais un document coté, lisible et conforme.
- Récupérer les altimétries depuis le relevé de géomètre ou le plan topographique fourni par le vendeur du terrain
- Reporter la ligne de terrain naturel à l’échelle sur le modèle, en respectant l’axe de coupe défini sur le plan de masse
- Positionner l’emprise de la construction avec les hauteurs définies dans le plan de façades
- Ajouter les cotes verticales : hauteur au faîtage, hauteur à l’égout, distance entre le plancher bas et le TN
- Vérifier que les hauteurs respectent les règles du PLU en mesurant depuis le terrain naturel, pas depuis le terrain fini
Un dernier point souvent négligé : l’échelle. Le plan en coupe doit être dessiné à une échelle lisible (1/100 ou 1/200 selon la taille du projet) et cette échelle doit être indiquée sur le document. Un plan sans échelle est un motif courant de demande de pièces complémentaires, ce qui rallonge l’instruction du dossier sans raison.
